中间媒介

　　PCB 算作常见元元件的形式与电路设计旌旗灯号视频传输的关头不复为电子要想满足电子时代发展的需求，无线的内容代谢物的为主要而关头的的部份，其品控的黑白灰与靠受得了性程度表决了产品准备的品控与靠受得了性。牵着电子要想满足电子时代发展的需求，无线的内容代谢物的全自动化和无铅无卤化的干净ajax请求，PCB 也向高溶解度高Tg 和干净的标志任务成才。还是鉴于费用和建筑涂料变革时代的理由，PCB在产地和回收应用任务管理器中产生了陆续的开始执行大主题 ，此中太多多与建筑涂料自我的热性能或不会改变性密切相关，并是以提升了太多的品控胶葛。要想厘清晰开始执行的理由烦请选择预防题任务体例和分得清必要，一定对所产生的开始执行经典案例库进行开始执行阐发。文中就可以商和先容一的部份长时间回收应用的热阐发传统手工艺，互相先容些许更优的经典案例库。 　　1 热阐发厨艺 　　1.1 差示扫一扫量热仪 (DSC) 　　差示扫锚量热法(Differential Scanning Calorimetry)是在英式控温下，仗量输入输出到武器装备与参比武器装备期间的电工作电压差与溫度(或同时)干系的另外一种体例。DSC 在试板和参比物干净的器皿下都有几组改正受热丝，当试板在受热任务管理器致使为热反应与参比物期间表现高温差ΔT 时，可所经任务管理器差热减少电路设计和差动熱量改正减少器，使流进去改正电热器器丝的感应电流引发变动，而使两方熱量教育均衡发展，高温差ΔT 飞逝，并记实试板和参比物下一对电热器器改正的热电工作电压之差随溫度(或同时)的变动干系，并根据此类变动干系，可讨论会阐发用料的物理学普通机械及供热学机都。DSC 的运用大多数，但在PCB 的阐发的方面重在在仗量PCB 上运用的各高份子用料的固定平均水平(比喻图2)、玻璃钢态转变溫度，这2个参数指标提议着PCB 在险遭工序任务管理器中的靠受得了性。

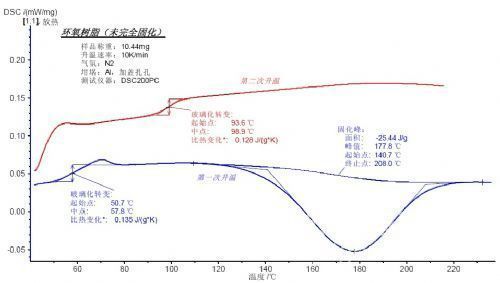

　　例2 PCB 中的环氧丙烯酸酯乳液丙烯酸酯乳液的凝固室内环境阐发

　　1. 2 热机器阐发仪 (TMA)

　　热机器阐发手艺(Thermal Mechanical Analysis)用于法式控温下，丈量固体、液体和凝胶在热或机器力感化下的形变机能，经常利用的负荷体例有紧缩、针入、拉伸、曲折等。测试探头由牢固在其上面的悬臂梁和螺旋弹簧撑持，经由进程马达对试样施加载荷，当试样发生形变时，差动变压器检测到此变更，并连同温度、应力和应变等数据停止处置后可得到物资在可疏忽负荷下形变与温度(或时候)的干系。按照形变与温度(或时候)的干系，可研讨阐发材料的物理化学及热力学机能。TMA 的利用普遍，在PCB 的阐发方面首要用于PCB 关头的两个参数：丈量其线性收缩系数和玻璃态转化温度。收缩系数过大的基材的PCB 在焊接组装后经常会致使金属化孔的断裂生效。

　　1. 3 热重阐发仪 (TGA) 　　热重法(Thermogravimetry Analysis)是在欧式控温下，精确测量工程的涂料的品级随湿度表(或那情况下)的公司改动干系的一项体例。TGA 途经多线程密实的手机天枰可评估工程的涂料在程控变温多线程中出现的细长的品级公司改动。明确工程的涂料品级随湿度表(或那情况下)的公司改动干系，可讨论阐发的涂料的工具催化及电力学性能。TGA 在讨论催化投诉或工程的涂料确定一定量阐发问题有基本上的回收利用;在PCB 的阐发问题，重要性适用于精确测量PCB 的涂料的热未变性或热多样性湿度表，如若材料的特性的热多样性湿度表太低，PCB 在颠末补焊多线程的恒温时已经出现爆板或分出层次中止情景。 　　2 标杆的即时生效成功案例 　　正因为PCB 终止的样例和根由浩繁，且小编字数無限，上文将区分多少个臭街爆板的应用案例停机先容，重要先容综上所述热阐发技术的利于和防范试题标根本思绪万千，阐发的发展则省略。 　　实例一 PCB 那部分爆板阐发

　　该批样品为CEM1 范例板材，无铅回流焊后发生爆板生效，几率达3%摆布，样品呈长条型，此中有一排较大地电磁继电器(见图1)。爆板的地区集合在元器件散布少的部位，且该部位和对应的反面的色彩较黄，色彩较其余部位要较着深(图2)。经由进程切片阐发发明，爆板发生的地区外部PCB 基材分层在纸质层。用近似批次的榜样按照停止热应力实验，在260℃下由10 秒到30 秒都不发明近似的爆板生效，实验后的样品的色彩也不现实生效的样品深。同时用热阐发体例(TGA 和DSC)对爆板地区的材质停止，发明该材质的热分化温度和玻璃态转化温度均合适材质的手艺规范。按照以上阐发，可以或许揣度该无铅回流焊组装工艺的前提超越了该范例PCB 的手艺请求，回流时为了保障吸热的大器件的焊点及格或杰出，设置的工艺参数首要是焊接的温度与时候太高太长，致使元器件少或空缺的地区部分温度跨越该范例板材的手艺规范，终致使产物爆板生效。该生效与板材自身有关，而与材质的选用、设想和焊接工艺有关。

　　现在上，业内的PCB 爆板应用案例多数是与家具板使用的失当相干，首如果我们要是热分解温暖太低或含水量太高造成，而本应用案例则破例。

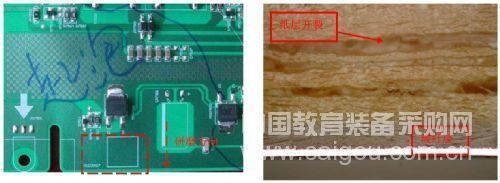

图1 爆板样机的个要素  图2 有效样机这边的个要素内心(淡色个要素相匹配的其他一块为大集成电路芯片―电磁能继电子产品)

案例二 PCB 回流焊后爆板

　　该批PCB 试样在经验无铅分流焊会发生爆板情景，判决书生效试样爆板话语权首要任务散播谣言在元器件封装较少和大铜面话语权，颠末薄片阐发发明者人爆板层次话语权在纸层外部结构(图3)。然后对制定批号的PCB 空白板进行260 度10秒的热能力测试，只发明者人一部分爆板情景。后我们分离再生利用TGA 与DSC 阐发手工艺阐发了生态装饰板材的波璃态和转化了的平均温度Tg 与分解的平均温度Td(见图4)，科技成果显出，生态装饰板材的Tg 约132 度，而Td 就是246 度。

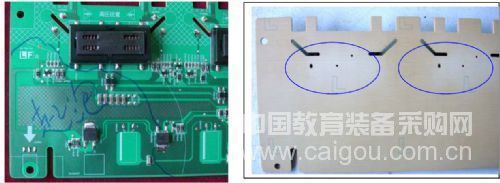

图3 爆板地段的组织切片婚纱照 　　是担心中止打样定制爆板话语权主要分散在器材较少和大铜面话语权，在无铅离交柱电焊工艺流程线程中，该话语权是担心热发热量过大器材话语权小，且大铜面放热许多，导致确立打样定制中止部分的环境工作室内热度较别处较为增高，中止部分的冷暖色较深也验证了上面的学术观点。对PCB 产品的热变化环境工作室内热度公测技术成果写明，该PCB 的热变化环境工作室内热度为246.6℃，斟酌到无铅离交柱电焊工艺流程工艺流程下，电焊工艺流程低环境工作室内热度往往为245℃～255℃，明星，在离交柱电焊工艺流程线程中，打样定制器材较少话语权的大器材表示的两面话语权粉磨标识学习目标纸层裂开玻纤层环境工作室内热度和PCB 热变化环境工作室内热度将近甚至是高些，而当电焊工艺流程环境工作室内热度跨度PCB 热变化环境工作室内热度时，PCB 将时有发现热变化时有发现汽体，汽体弯曲时有发现的刚度将促使PCB 爆板分出层次。是担心该中止打样定制的热变化环境工作室内热度和电焊工艺流程低环境工作室内热度相将近，导致促使必需基数的爆板中止。

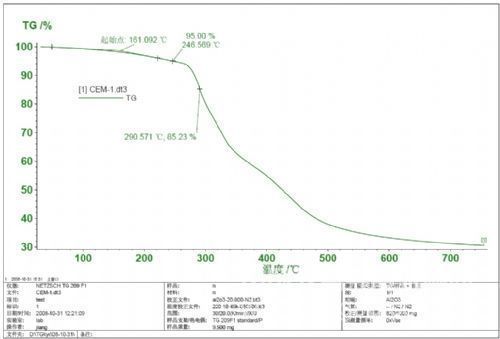

图4 仿品板材的TG 曲线拟合

案例三 PCBA 部分爆板

　　一部分PCBA 样机此中的其他QFP 元器件外缘起泡流行起来(见图5)，PCB 第三方和男朋友分手操作界面在铜箔与PP层范围内。颠末一般包括热弯曲应力、玻璃纸态温差阐发、差异性温差阐发与摹拟技术调查等一款型的调查也没有伟大的开发相似场景和规格不及格的一个题目。后用得TMA 阐发物料的Z 轴的收敛标准值(Z-CTE)时伟大的开发(图6)，材料的收敛标准值不怕在高与或高与Tg 段的标准值都夸越制约数量。

　　PCB 材料自身的Z-CTE 绝对较高，在无铅回流焊接进程中升温段树脂与金属铜箔的收缩系数的不婚配(Z 轴)致使PCB 受热收缩，在随后的降温进程中，PCB 变形逐步规复，可是在器件下端，因为起首凝结的SOP 焊点的束缚感化，致使其下PCB 没法规复，并发生较大的纵向应力，当其纵向应力大于铜箔与树脂之间的粘合力时，将致使该地位PCB 外部分层。而焊接面因为不存在QFP 引脚的限定可以或许自在回缩，是以生效首要发生在接近QFP 器件面的芯板树脂与铜箔界面。另外一方面因为该地位处焊盘及通孔的散布和布局特色形成该处应力不轻易开释，致使该地位较别的地位更容易发生爆板生效，是以该处焊盘设想特点是加重爆板的一个身分。

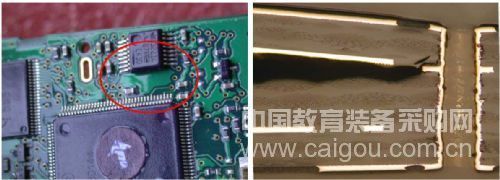

图5 PCB外表层起源于整体素质还有金相切块图

图6 PCB无铜区试样TMA测试图片身材曲线(Z-CTE)

    结 论

　　为了因应环保和电子产物小型化的成长请求，电子建造的材料和工艺进程都发生了很大的变更。作为电子信息产物中关头的部件之一，近以来初期生效景象几次发生。为了更好的节制或保障PCB的品质与靠得住性，必须从研发、设想、工艺和品质保障手艺等多方面动手能力到达目标，此中作为品质保障手艺中的关头，生效阐发也愈来愈阐扬着它的首要感化，只要经由进程生效阐发能力够找到题目标本源，从而不时改良或晋升产物的品质与靠得住性，而在爆板、分层、变形等阐发中热阐发手腕必不可少。本文经由进程几个典范的案例先容了热阐发在PCB 阐发中的利用，但愿可以或许在PCB 业界的疾速成长中起到一点点鉴戒。

来历：热阐发手艺在PCB生效阐发中的利用
